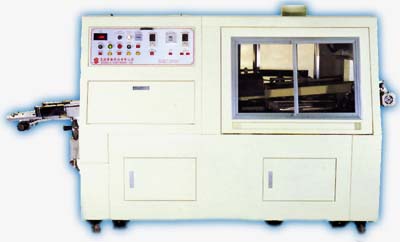

HIGH-WAVE SPRAY SOLDERING FURNACE SE-250-H DUAL WAVE SOLDERING FURNACE SE-250-CA



Specifications:SE-250-H
Size:2100(L) x 1070(W) x 1550(H) mm
Weight:750Kgs
Conveyor rail:2500 mm
Solder pot:750(L) x 480(W) x320(H) mm
Timer:Germany-made weekly timer
Pre-heater:One set ceramic tube, 2-staged type, total length 800 mm
Exhaust:8" x1
PCB size:300 mm(max)
Wave height:0~30 mm
Specifications:SE-250-CA
Size:2100(L) x 1070(W) x 1550(H) mm
Weight:750Kgs
Conveyor rail:2500 mm
Solder pot:750(L) x 470(W) x 220(H) mm
Timer:Germany-made weekly timer
Pre-heater:One set ceramic tube, 2-staged type, total length 800 mm
Exhaust:8" x1
PCB size:300 mm(max)

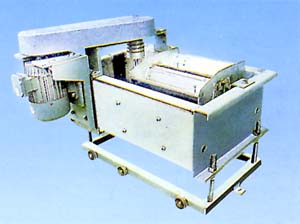

High-Wave Solder Pot Viewed From Outside

Type \ Model
SEL-250-H
SE-250-CA
Power
3ψ or 1ψ 220V 15.5KW 45A
3ψ or 1ψ 220V 15.5KW 45A
Prosuction8 Horus
2,500 PCS
1,500 PCS
PCB Size
200 x200 mm
200 x200 mm
ConveyorSpeed
0 ~ 2400 mm/min.
0 ~ 2400 mm/min.
Tiltion Angle
0°~4°
0°~4°
Bubble Flux TankFlux Capacity
8L
8L
Air Pressure
1.5Kg/cm2
1.5Kg/cm2
PreheaterPower Consumption
6KW , 16A
6KW , 16A
Temperature Range
0℃~599℃
0℃~599℃
Solder PotPower Consumption
10.8KW
9KW
Temperature Range
0℃~399℃
0℃~399℃
Nozzle
0 ~ 300 mm
0 ~ 350 mm
Flow Height
0 ~ 30 mm
0 ~ 12 mm
Solder Capacity
400Kgs
320Kgs
Motor
200W x 1
200W x 1
Weight
about 750Kgs
about 750Kgs
