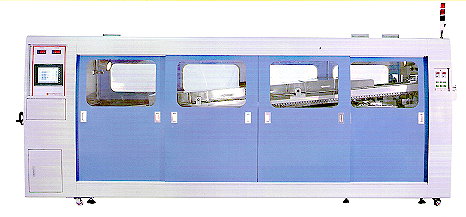

無鉛雙波焊鍚機 SELL-450-CTV


SELL-450-CTV
機器尺寸:4400(L) x 1400(W) x 1700(H) mm
入口高度約850mm ±50mm，出口高度1200mm ±50mm
輸送軌道:4500 mm，抓洗ㄧ組
入口輸送鍊條:250mm
錫槽尺寸:1050(L) x 470(W) x 275(H) mm
預熱器:一組預熱,二段控制,,總長2100 mm

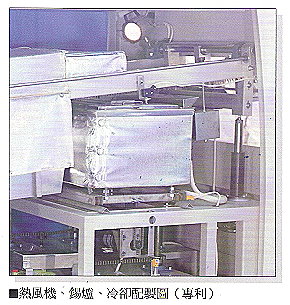

熱風機一套(專利)，6.6KW
排風管：8"×4
PC板最大尺寸400 mm，400 mm以上噴嘴可以訂製
機器重量:約2800Kg



溫度補償熱風機(專利)



可掀式雙層保溫蓋
種　類 / 型　號 SELL-450-CTV
電　源
3φ 220V 115A or 380V 68A
生產量 8小時 2,200 PCS
PCB長×寬 250 × 300 mm
輸送帶 輸送速度 0~2400 mm / min.
傾斜角度 5°~6.5°
預熱器 耗電量 44KW
溫度範圍 0°C~250°C
熱風機 耗電量 6.6KW
溫度範圍 0°C~220°C
銲鍚機 耗電量 13.8 KW
溫度範圍 0°C~399°C
噴流口 0~400mm
噴流高度 0~10mm
鍚容量 約450Kg
馬達 120W × 2
機器淨重約 約2,800Kg

CTV 全系列雙波銲錫機特點及450-CTV各組件配置圖
基板輸送軌道仰角採用觸控式調整。（可顯示角度）
溫度控制採用可程式控制器，可依PID操作處理。
鍚槽水平採用省力電動調整。
鍚槽維修採用電動式進出，方便保養。
軌道寬窄採用電動式調整，精密準確。

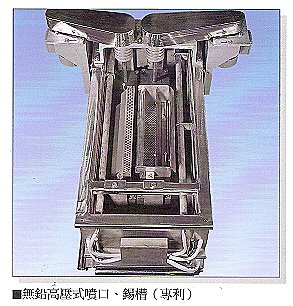

鍚波噴口採用高壓可調式噴嘴，對無鉛PC板、零件均能貫穿銲接。

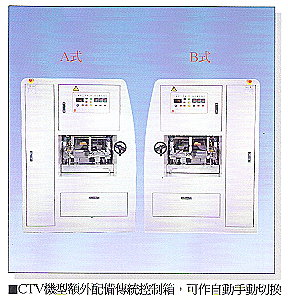

具備電腦及傳統控制面板可切換自動、手動控制。
有預留各型噴霧機空間。（450-CTV為限）
預熱方式可採二段式設定：
